제품소개

일반 BIPV

자가발전 시스템
적용의 다양성 확보
건축물의 외벽, 창호, 지붕 등 적용의 다양성 확보
맞춤형 Design
현장별 맞춤형 설계 및 100% 주문 생산
KS C 8577, 건물일체형 태양광 모듈(BIPV) 성능평가 요구사항
전기 안정성: 외관 검사, 최대출력 결정, 절연시험, 접지 연속성 시험, 습윤누설전류 시험, 내열시험, 절단취약성 시험, 역전류 과부화 시험, 충격전압 시험
구조성능: 모듈 파괴 시험, 고온저항 시험, 구슬 낙하 실험, 내화 실험
내구성능: Damp Heat, UV, 불연/준불연
우수한 제품 성능 (25년)
공인된 다양한 시험평가를 통한 국제 기준 품질 관리로 출력 25년 보증

BIPV 모듈구조 BIPV Module Structure

G to B TYPE Color : GLASS TO BACKSHEET

G to B Type : Glass to Backsheet

G to G TYPE Color: GLASS TO GLASS

G to B Type : Color Glass to Backsheet

G to G TYPE Color : GLASS TO GLASS

G to G Type : Glass to Glass

G to G TYPE : GLASS TO GLASS 복층

G to G Type : Glass to Glass 복층

BIPV 모듈 사양 BIPV Module Specification

[면적 1㎡, 유리 5mm 적용 기준]

구분 G to B (화이트 백시트) G to B (블랙 백시트) G to G G to G (복층)
모듈 구조, 외형
Spec. 출력 [W] 190W 185W 180W 180W
효율 [%] 19.0% 18.5% 18.0% 18.0%
셀 수량 36 36 36 36
두께 [mm] 6mm (5mm+1mm) 6mm (5mm+1mm) 11mm (5mm+1mm+5mm) 11mm+간봉+5mm
Weight [kg] 15kg 15kg 28kg 41kg
보증 효율 보증 25년

BIPV 생산과정 BIPV Production Process

Tabbing&String
Tabbing Machine

Solar cell을 극성에 맞게 직렬 연결

Lay-up
Lay-up Man

저철분강화유리 → EVA → Solar cell → EVA → 일반유리(or백시트)순 적층

Lamination
Lamination Machine

고온·고압으로 압착(140~170℃)

Solar Simulator, EL
Solar Simulator, EL Machine

출력확인(전수검사)

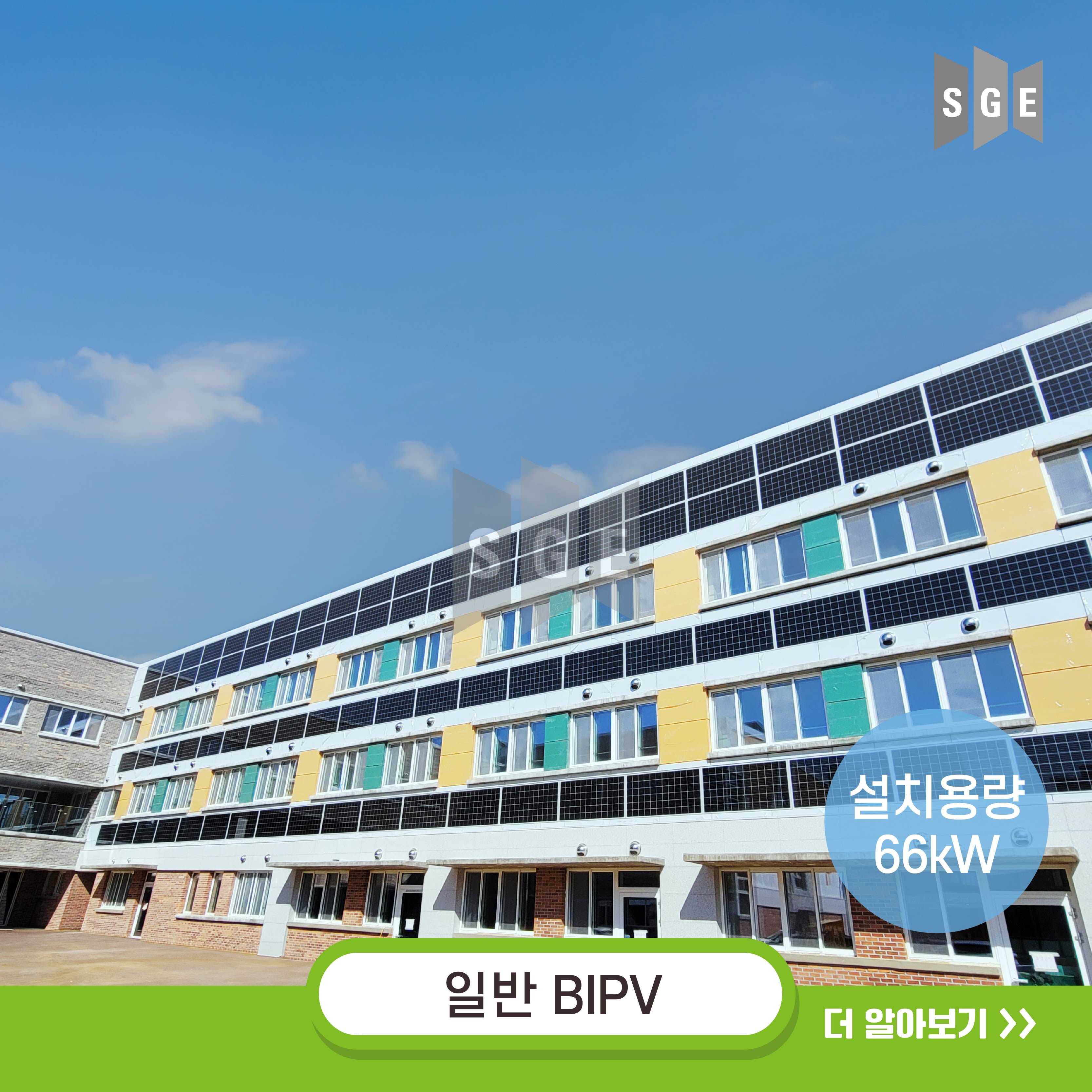

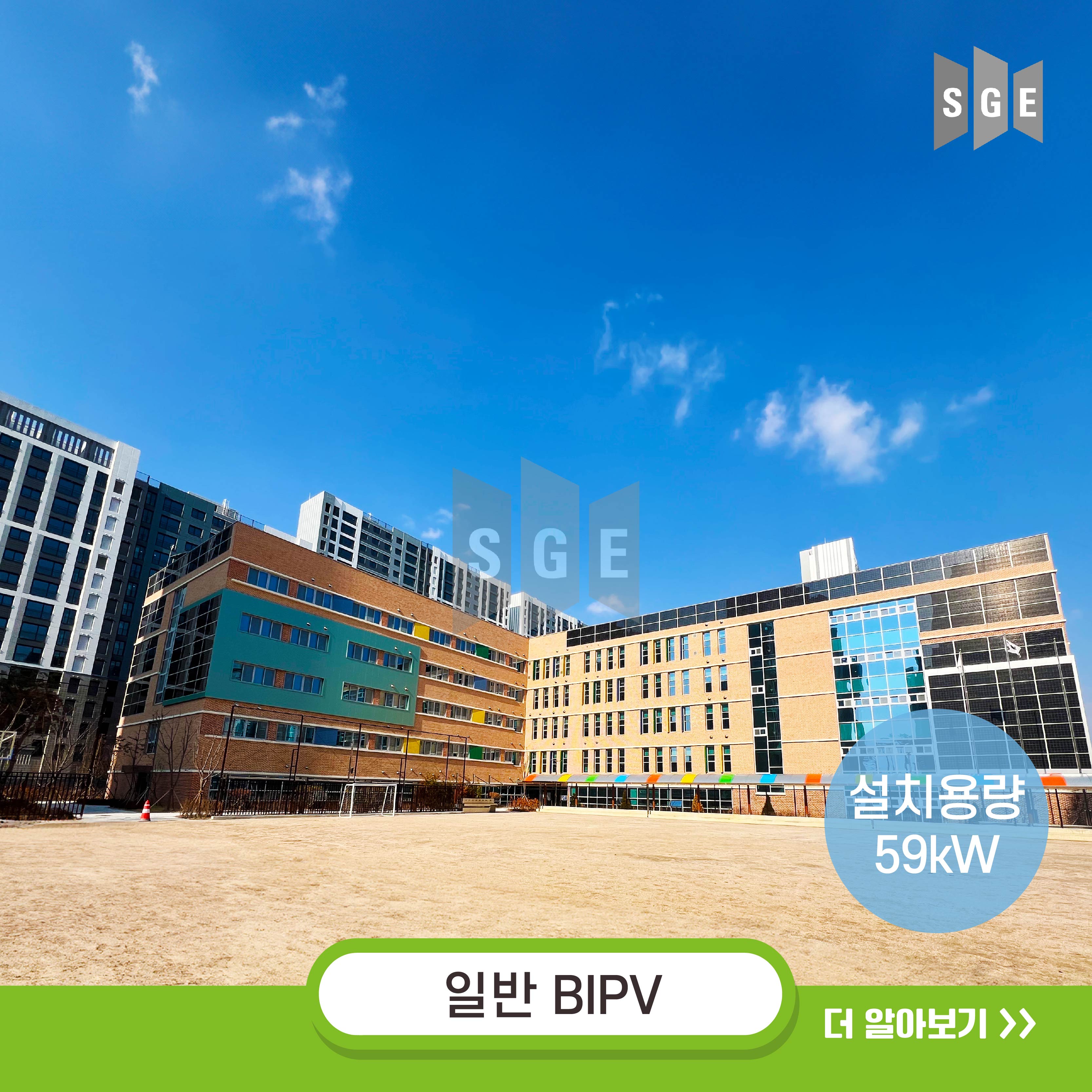

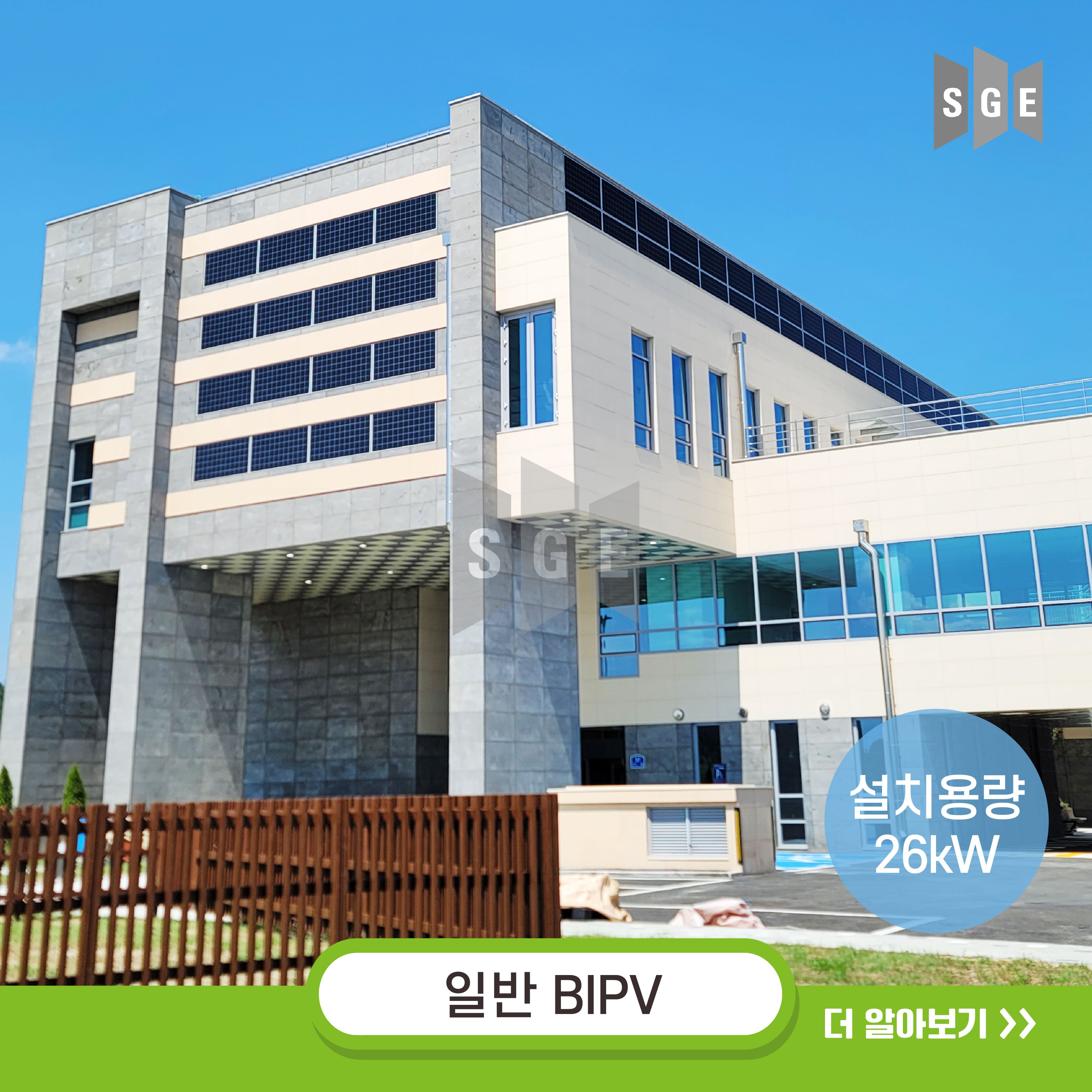

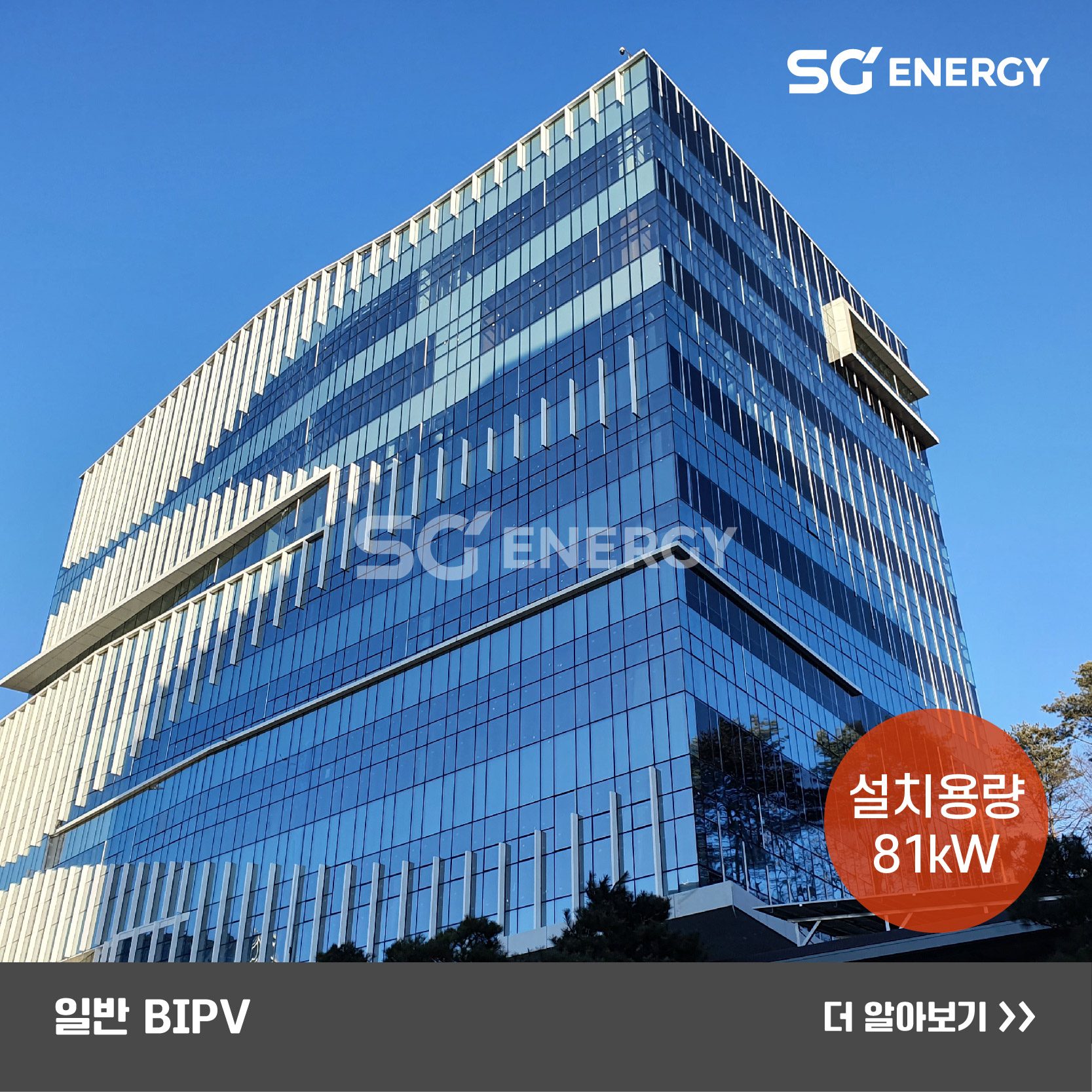

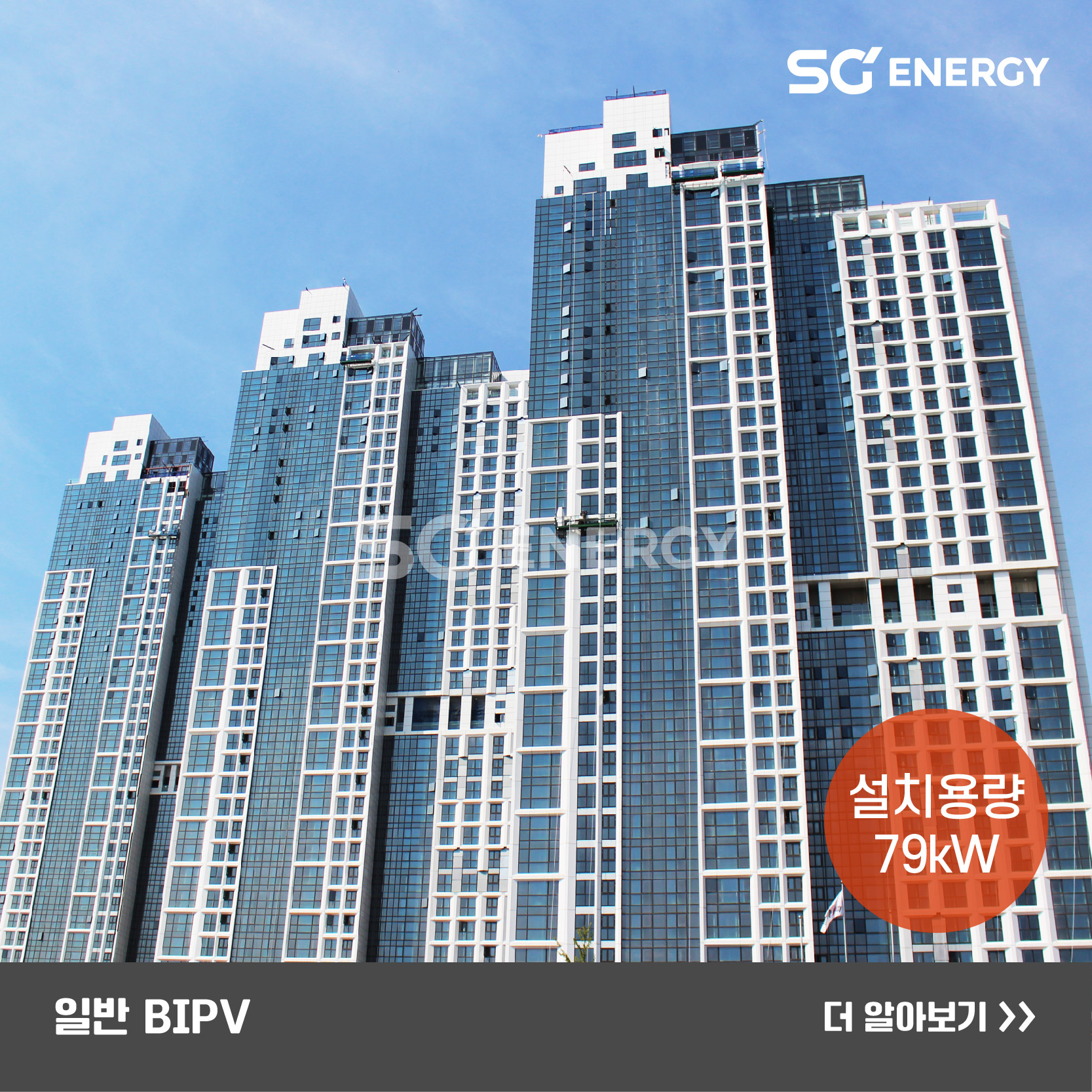

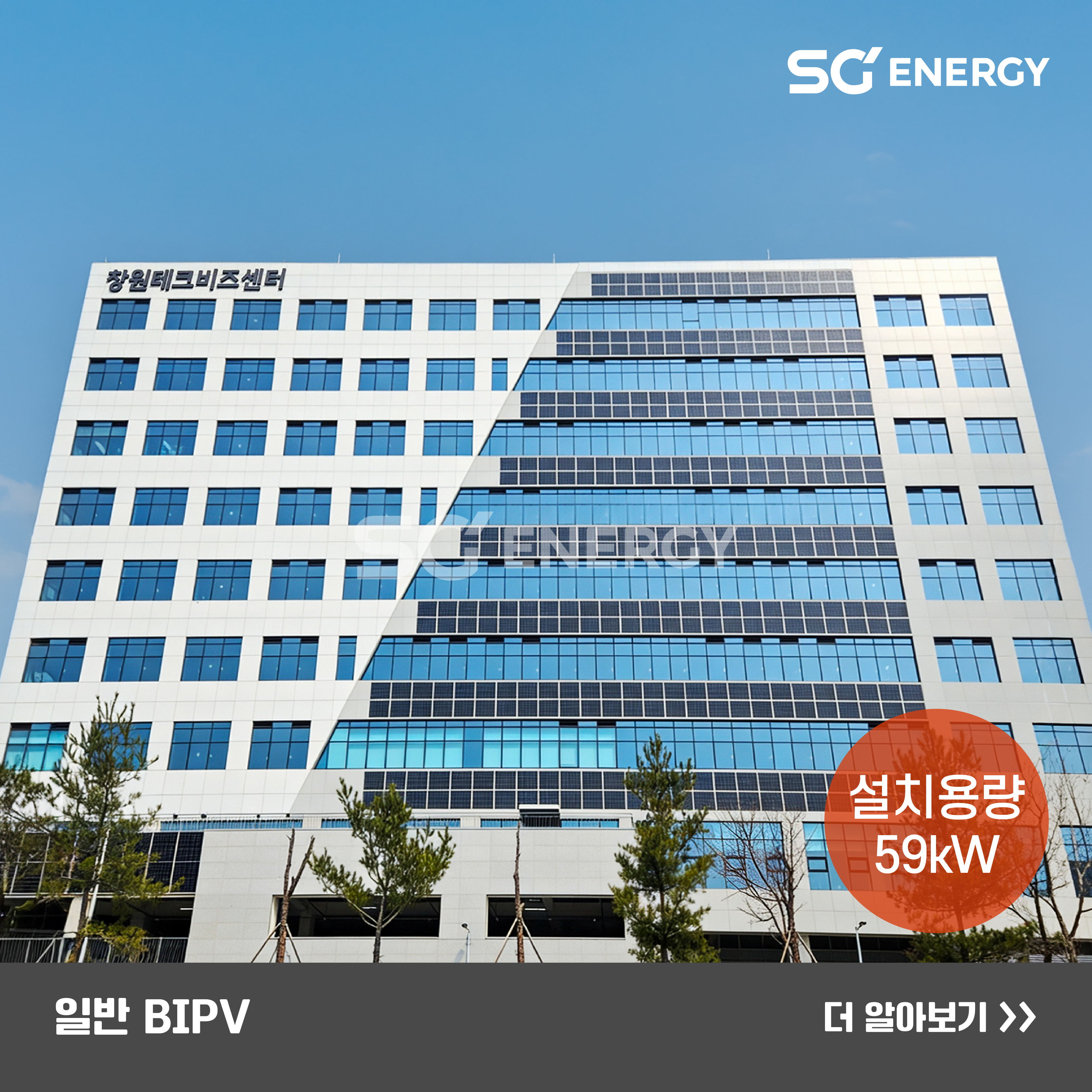

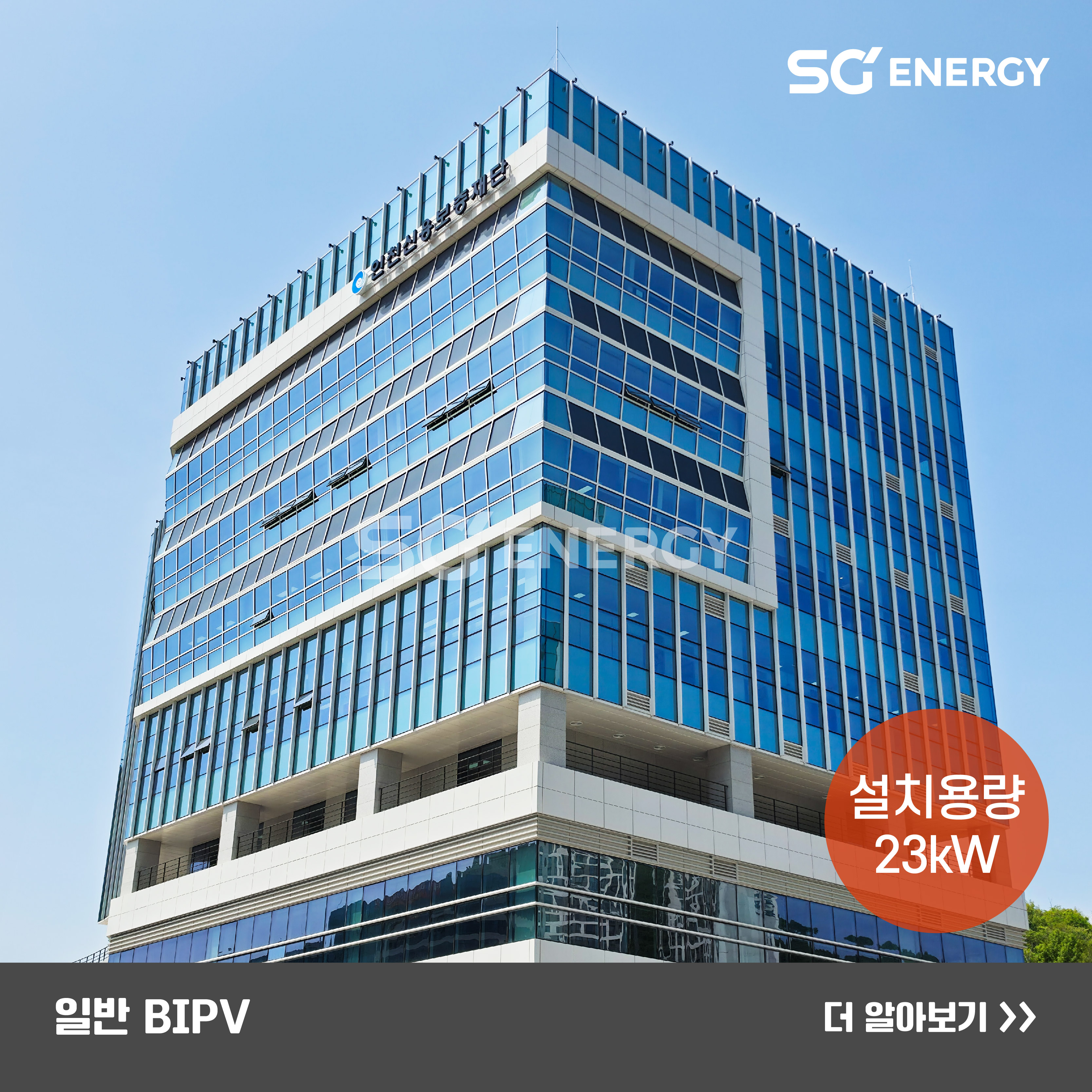

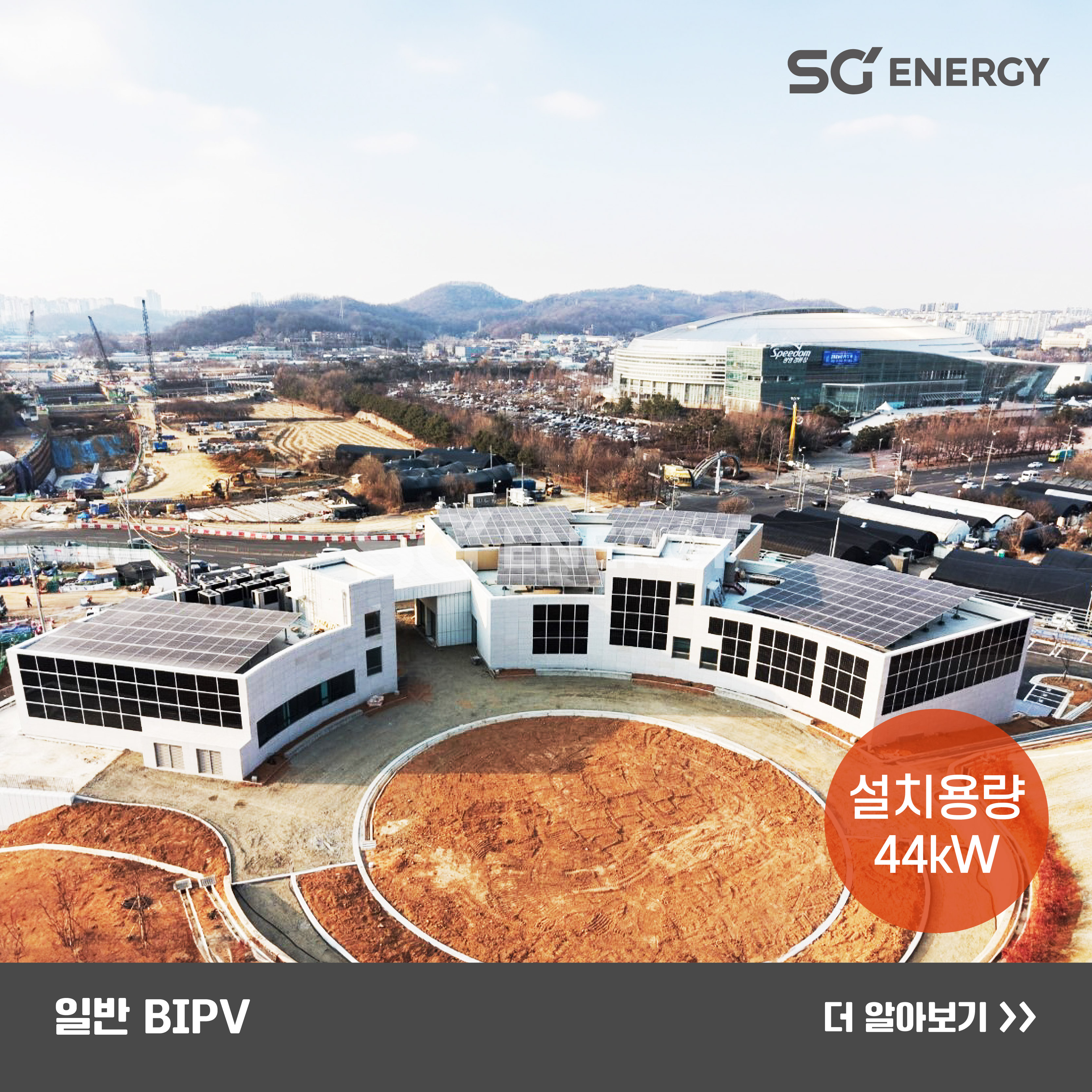

시공사례



사업목적

공공기관의무화사업

설치모듈

G/B

위치

옥상

용량

93kW

관리자 2024-09-24

사업목적

공공기관 설치의무화

설치모듈

G/T

모듈 종류

블랙모듈

위치

벽면

용량

9kW

관리자 2024-09-24

사업목적

지역별 신재생의무화사업

설치모듈

블랙모듈

모듈 종류

G/B

위치

벽면

용량

43kW

관리자 2024-09-24

사업목적

공공기관의무화사업

설치모듈

일반모듈

모듈 종류

G/B

위치

벽면

용량

3.3kW

관리자 2024-09-24

사업목적

지역별 신재생의무화사업

설치모듈

블랙모듈

모듈 종류

G/B

위치

벽면

용량

32.4kW

관리자 2024-09-24

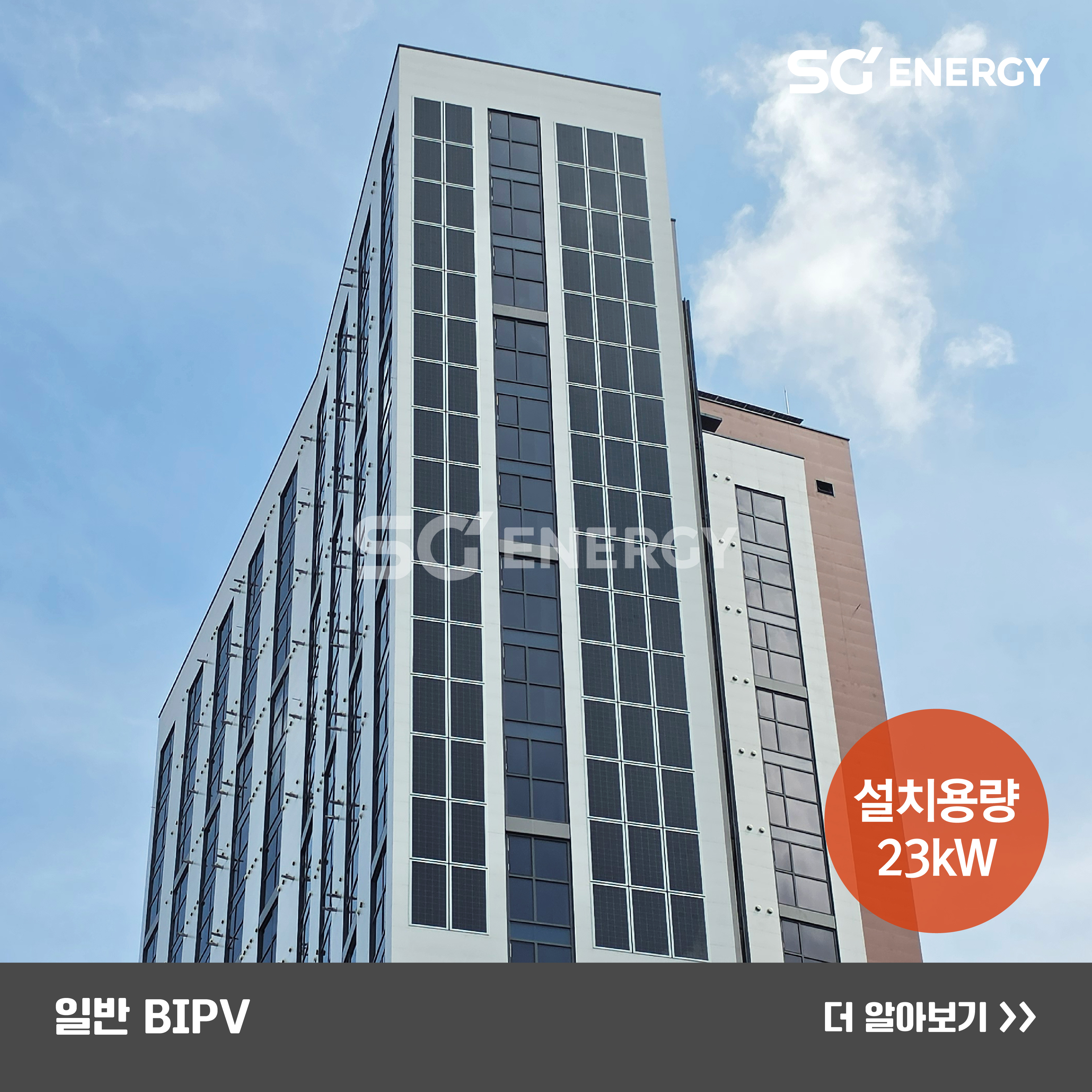

사업목적

공공기관 신재생의무화사업

설치모듈

블랙모듈

모듈 종류

G/B

위치

벽면

용량

23.53kW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

블랙모듈

모듈 종류

G/B

위치

벽면

용량

5.6KW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

일반모듈

모듈 종류

G/B

위치

옥상

용량

5.6KW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

일반모듈

모듈 종류

G/B

위치

옥상

용량

3KW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

복층모듈

모듈 종류

G/G

위치

내용

용량

3.2kW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

일반모듈

모듈 종류

G/B

위치

벽면

용량

3.2kW

관리자 2024-09-24

사업목적

공공기관 신재생의무화사업

설치모듈

일반모듈

모듈 종류

G/B

위치

벽면

용량

12kW

관리자 2024-09-20

사업목적

공공기관 설치의무화

설치모듈

G/T

모듈 종류

일반모듈

위치

벽면

용량

49kW

관리자 2024-09-20

사업목적

공공기관 설치의무화

설치모듈

G/T

모듈 종류

일반모듈

위치

벽면

용량

10kW

관리자 2024-09-20

사업목적

지역별 신재생에너지의무화사업

설치모듈

블랙모듈

모듈 종류

G/B

위치

벽면

용량

111kW

관리자 2024-09-20

사업목적

공공기관 설치의무화

설치모듈

일반

모듈 종류

G/T

위치

벽면

용량

10kW

관리자 2024-09-20

사업목적

지역별 녹색건축 기준

설치모듈

G/T

모듈 종류

일반모듈

위치

벽면

용량

7kW

관리자 2024-09-20

사업목적

지역별 녹색건축 기준

설치모듈

G/T

모듈 종류

일반 모듈

위치

벽면

용량

24kW

관리자 2024-09-20
