제품소개 BIPV 모듈

BIPV 모듈BIPV Module

자가발전 시스템
적용의 다양성 확보
건축물의 외벽, 창호, 지붕 등 적용의 다양성 확보
맞춤형 Design
현장별 맞춤형 설계 및 100% 주문 생산
건축 외장재 적용 평가 완료
전기 안정성: 외관 검사, 최대출력 결정, 절연시험, 접지 연속성 시험, 습윤누설전류 시험, 내열시험, 절단취약성 시험, 역전류 과부화 시험, 충격전압 시험
구조성능: 모듈 파괴 시험, 고온저항 시험, 구슬 낙하 실험, 내화 실험
내구성능: Damp Heat, UV, 불연/준불연

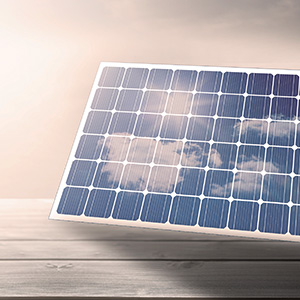

우수한 제품 성능 (25년)
공인된 다양한 Test를 통한 국제 기준 품질 관리로 출력 25년 보증

BIPV 모듈구조 BIPV Module Structure

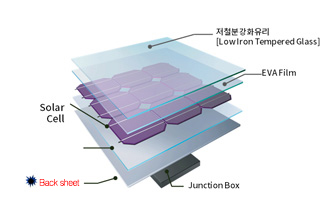

G to B TYPE : GLASS TO BACKSHEET

G to B TYPE : GLASS TO BACKSHEET

G to B TYPE Color : GLASS TO BACKSHEET

G to B TYPE Color : GLASS TO BACKSHEET

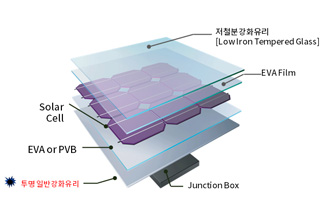

G to G TYPE : GLASS TO GLASS

G to G TYPE : GLASS TO GLASS

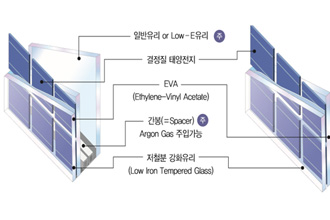

G to G TYPE Color

G to G TYPE Color : GLASS TO GLASS

BIPV 생산과정 BIPV Production Process

Tabbing&String
Tabbing Machine

Solar cell을 극성에 맞게 직렬 연결

Lay-up
Lay-up Man

저철분강화유리 → EVA → Solar cell → EVA → 일반유리(or백시트)순 적층

Lamination
Lamination Machine

고온.고압으로 압착(140~170℃)

Simulation
Simulation Machine

출력확인(전수검사)

BIPV 모듈 사양 BIPV Module Specification

[1㎡, 5mm Glass 적용 기준]

G to B Type (W) G to B Type (B) G to G Type G to G Type (복층)
출력 [W] 190W 185W 180W 180W
효율 [%] 19.0% 18.5% 18.0% 18.0%
셀 수량 36 36 36 36
Thickness [mm] 6mm 6mm 11mm 11mm+간봉두께+5mm
Weight [kg] 15kg 15kg 28kg 41kg
시스템 전압 [V] 1000V
Guarantees 25Year
